SF6气体密度继电器校验仪作业原理

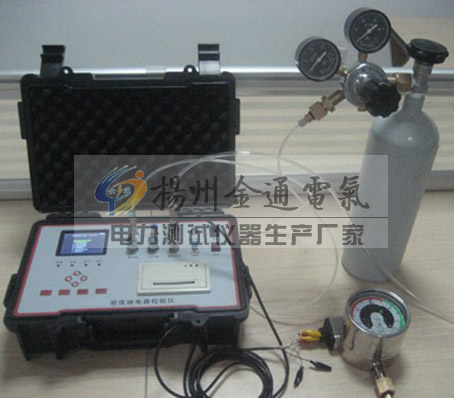

  扬州金通电气生产的 SF6气体密度继电器校验仪,是一种智能化的SF6气体密度继电器校验仪器。SF6气体密度继电器校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。

  在现场实践作业中,存在着对密度控制器的知道注重不够,对其动作功能的查看请求和办法不大了解,乃至对密度控制器的动作功能多年不进行查看等景象,这是设备安全运转重大危险。下面就笔者在实践作业中对密度控制器的一些知道进行小结,供我们参阅。

  扬州金通电气为您介绍密度控制器作业原理：

  在断路器内气体体积是不变的,而SF6气体随环境温度及经过电流的改变,其压力也在改变,密度则不变,故压力表难以显示SF6气体密度的改变。为精确判别气体密度的改变状况,采用以温度抵偿原理来监测SF6气体密度的控制器。

  在其内部装设两只金属波纹管3、4分别充以密度不一样的SF6气体,内腔5则与断路器相通。当断路器充以额定压力的SF6气体时,波纹管被紧缩,与之相连的微动开关处于打开位置,此刻满意如下平衡关系:

  F=(Ph-Po)S,式中,F为波纹管被紧缩发生的弹力;Ph为断路器所充SF6气体压力;Po为波纹管所充SF6气体压力;S为波纹管的截面积。

  当断路器内所充的SF6气体密度因走漏而减小时,导致Ph降低。因为Po和S不变,F将减小,波纹管被拉长。可见,密度控制器直接反映了SF6气体密度的改变。

扬州金通电气是一家专业生产电力检测设备的源头企业，专业SF6检测设备厂家，六氟化硫检测试验设备厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。

更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
